金屬的疲勞斷裂是指在金屬材料長期受到交替或重復載荷作用下，經過一定次數的循環加載和卸載后，出現的斷裂現象。這種斷裂現象通常發生在金屬材料的表面或近表面處，是由于金屬材料內部微觀缺陷的積累和擴展而導致的。疲勞斷裂是金屬材料的一種主要失效模式，也是一種難以避免的現象。疲勞斷裂的機理是復雜的，主要涉及到金屬材料的微觀結構和力學性能。在金屬材料中，存在著各種類型的微觀缺陷，如夾雜、晶界、位錯等。這些微觀缺陷在長期受到交替或重復載荷作用下，會發生塑性變形和損傷，導致...

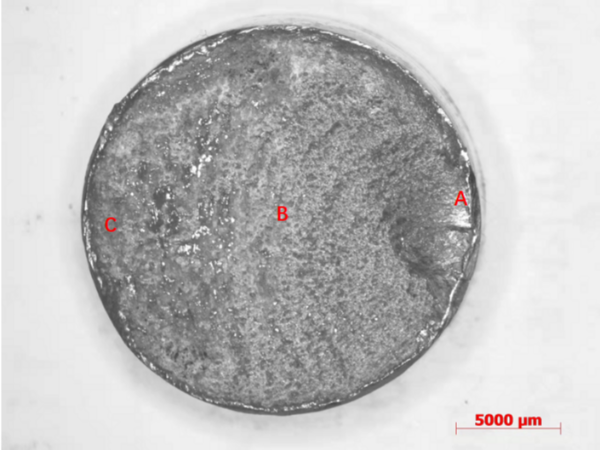

近日隱石檢測接到某公司委托，對機械零件進行斷口分析測試方法：JY/T 010-1996、GB/T 17359-2012圖1為來樣形貌，根據客戶要求對斷口形貌進行觀測。圖2為斷口體式形貌，宏觀來看，有周期擴展特征，且表面A區有摩擦特征，說明該區域斷裂較早，因此推斷從A區向C區方向擴展，詳見圖中標注。圖3為斷口A區形貌，可見邊部有明顯摩擦特征圖4為摩擦區域放大形貌，摩擦平整，無斷口特征;圖5為A區非摩擦區域微觀形貌，主要為撕裂小韌窩，部分區域有類似疲勞紋的褶痕...
蘇公網安備：
