1.晶間腐蝕E法試樣的選取

(1)焊接試樣從產品鋼材相同而且焊接工藝也相同的試板上選取

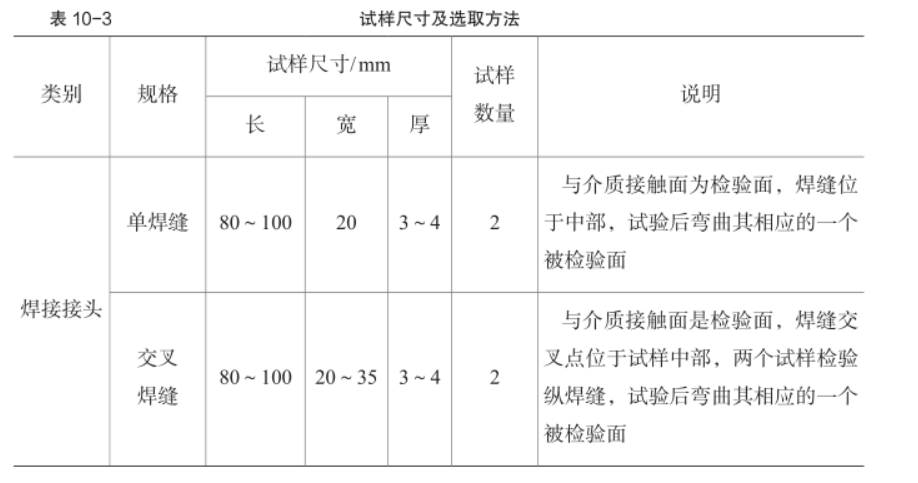

(2)試樣尺寸及選取方法如圖所示：

2.晶間腐蝕E法試樣的制備

(1)試樣用鋸切取，如用剪刀時、應通過切削或研磨方法除去剪刀的影響部分

(2) 試樣上有氧化皮時、要通過切削或研磨除掉。需要敏化處理的試樣、應在敏化處理后研磨

(3)試樣切取及表面研磨時、應防止過熱、被試驗的試樣表面粗糙度Ra必須小于0.08微米。不能進行研磨的試樣，根據具體加工協議也可采用其他方法處理。

3.晶間腐蝕E法試驗設備

(1)容量為1-2L帶回流冷凝器的啟口錐形燒瓶.

(2)使試驗溶液能保持微沸狀態的加熱裝置

4.試樣的敏化處理

敏化處理是指已經經過固溶處理的奧氏體不銹鋼，在500C-850C加熱，將鉻從固溶體中以碳化鉻的形式析出，造成奧氏體不銹鋼的晶界腐蝕敏感性，它是用來衡量奧氏體不銹鋼晶界腐蝕傾向的，是一種檢測手段。

(1)試樣的敏化處理在研磨前進行。

(2)敏化處理前試樣用活當的溶劑或洗滌劑 (非氧化物)去油并干燥

(3)把焊接試樣直接以焊后狀態進行試驗。對焊后還要經過350℃以上熱加工的焊接件，試樣在焊后還應進行敏化處理。

5.晶間腐蝕E法試驗條件和步騾

(1)試驗溶液將100g硫酸銅溶解于700mL蒸餾水或離子水中，再加人100mL硫酸、用蒸餛水或去離子水稀釋至1000mL、配制成硫酸-硫酸銅溶液。

(2)試驗前將試樣用適當的溶劑或洗滌劑(非氯化物)去油并干燥

(3) 在燒瓶底部鋪一層銅屑(純度不小于99.5%),然后放置試樣。保證每個試樣與銅屑接觸的情況下、同一燒瓶中允許放幾層同一鋼種試樣。但是試樣之間要互不接觸。

(4)試驗溶液應高出最上層試樣20 mm 以上、每次試驗都應使用新試驗液

(5)將燒瓶放在加熱裝置上，通以冷卻水，加熱試驗溶液，使之保持微沸狀態，試驗連續16小時

(6)試驗后取出試樣、洗凈、干燥、彎曲

6.試驗報告

(1)記錄試樣種類、熱處理制度等

(2)記錄試樣彎曲角度及10倍放大鏡觀察后、晶間腐蝕傾向結果

(3)如用金相法判定時，應記錄品間腐蝕深度值，
