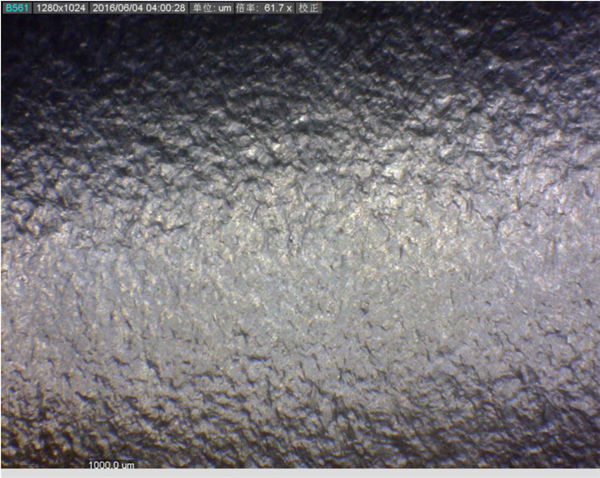

晶間腐蝕:金屬材料在特定腐蝕介質中沿晶界發生的局部選擇性腐蝕。晶界是不同晶粒之間的邊界。由于晶粒有不同的取向，原子在結處的排列必須逐漸從一個取向轉變為另一個取向。因此，晶界實際上是一種“表面”不完整的結構缺陷。由于晶格畸變的增加，晶界處原子的平均能量高于晶內。較高的能量稱為晶界能。純金屬晶界在腐蝕介質中的腐蝕速率比晶體的腐蝕速率快，這是因為晶界的能量高，原子處于不穩定狀態。

鉻鎳奧氏體不銹鋼在使用前或從冶煉廠出廠時大多經過固溶處理。不銹鋼加熱至高溫(約1000 ~ 1150°C，視鋼材類型而定)，保溫后迅速冷卻(一般為水冷卻)。此時，Cr - Ni奧氏體不銹鋼中的碳含量大于0.02 ~ 0.03%(隨鋼中Ni含量的不同而變化)時，鋼中的碳處于過飽和狀態。隨后,在不銹鋼的加工和制造和使用的設備和組件,如果需要加熱的敏化溫度450 ~ 850°C(如焊接或使用在這個溫度范圍內),鋼中的過飽和碳將擴散到晶界,與附近的鉻沉淀并形成碳化鉻。

根據稀釋理論,晶間腐蝕是由于組件的稀釋晶界由于容易沉淀的第二階段的晶界(1)奧氏體不銹鋼,鉻缺乏是由于晶界Cr23C6階段的降水,(2)對于Ni Mo合金，ni7mo5在晶界處析出，鉬在晶界處含量較低;(3)對于銅鋁合金，CuAl2在晶界處析出，導致晶界處銅含量較低。

縫隙腐蝕:許多金屬部件是通過螺絲、鉚接、焊接等方式連接的，這些連接件或焊接接頭的缺陷處可能會有狹窄的縫隙?？p隙的寬度(一般為0.025 ~ 0.1mm)足以讓電解液進入，使縫隙內的金屬與縫隙外的金屬形成短路原電池，縫隙內發生較強的局部腐蝕。
